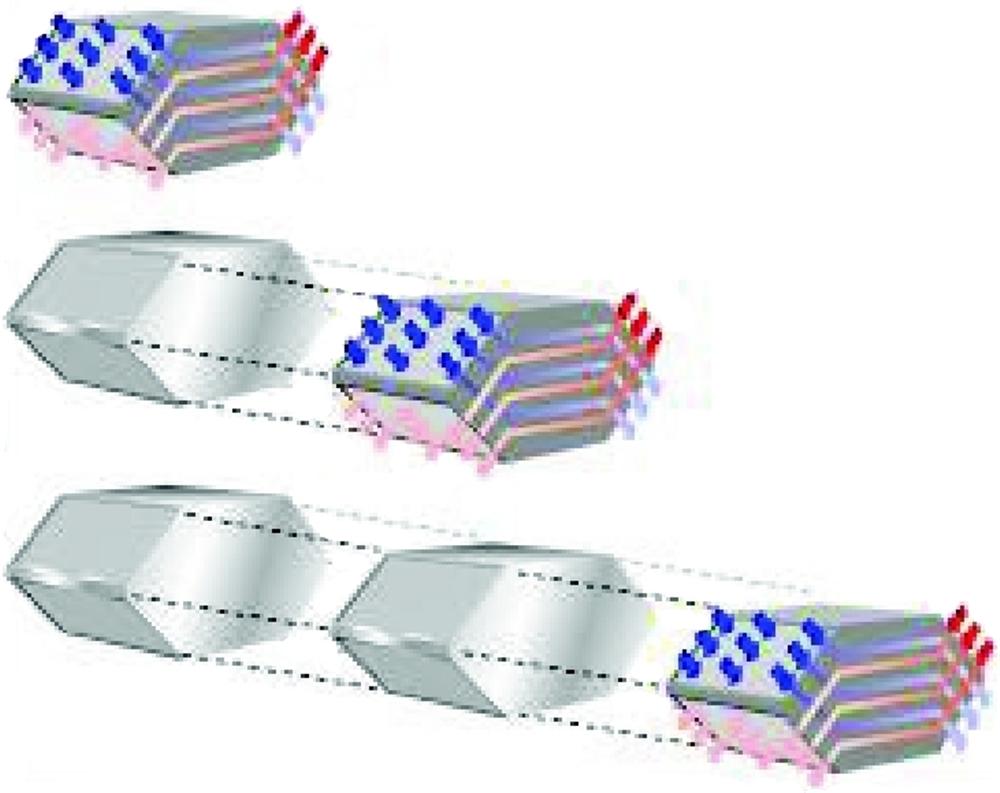

Recuperator srl tarafından geliştirilen aluminyum plakalı zıt akışlı reküperatörler özellikle konut ve bireysel ofis tipi havalandırma üniteleri için üretilmektedirler. Duyulur ısı verimlilikleri %75 ile %95 arasında olmakla birlikte uygulamalar için önerilen verimlilik %80-%85 aralığıdır. Tavan, duvar ve döşeme tipi montajı destekleyen L serisi reküperatörler modüler yapıları sayesinde müşterinin stok maliyetlerini önemli ölçüde azaltmaktadır (www.recuperator.eu).
6 ayrı ölçüye sahip zıt akımlı reküperatörler benzerlerine oranla daha küçük öçülerde, daha yüksek ısıl verimlilikleri yanında makul basınç düşümleri ile daha kompakt yapılı HRV cıhazlarının üretimini mümkün kılarlar. 100 metreküp/saat debiden 5000 metreküp/saat debiye kadar %95 ile %65 arasında verimlilikler sağlayarak 20 Pa ile 200 Pa arasında basınç düşümü yaratırlar (www.immak.eu).
|

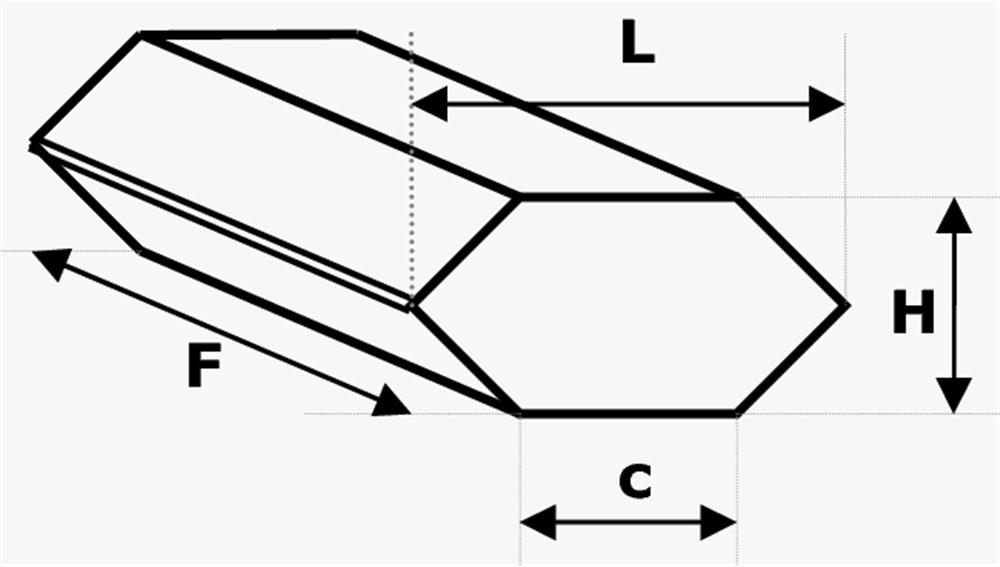

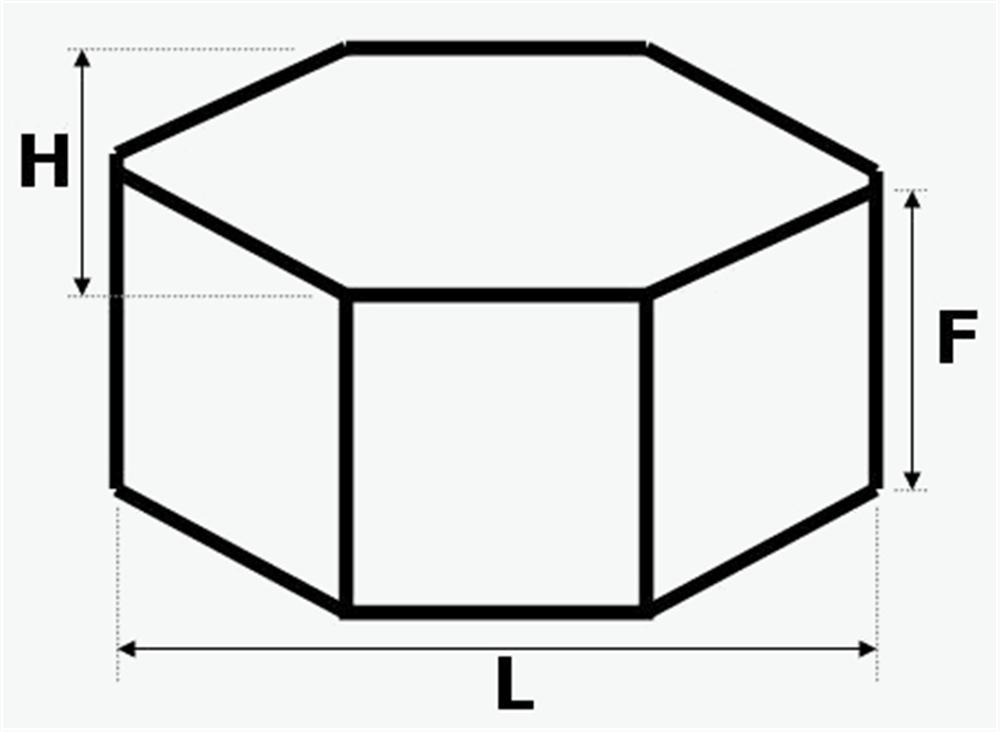

Model |
L (mm) |
H (mm) |
F (mm) |
c (mm) |
|
L 02 |
283 |
183 |
100 - 500 |
104 |
|
L 03 |
425 |
283 |
100 - 500 |
145 |
|
L 04 |
566 |
354 |
100 - 500 |
212 |
|
L 05 |
707 |
424 |
100 - 1000 |
287 |
|
L 06 |
849 |
496 |
100 - 1000 |
357 |
|
L 07 |
990 |
582 |
100 - 1000 |
412 |
|
L Serisi zıt akışlı reküperatörler için hızlı ön seçim tablosu
|
|
A1 - mm |
Dıştan dışa plaka demeti uzunluğu (mm) - Desteklediği hava debisi (m³/h) |
|
Mod |
Arlk |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
2x350 |
2x400 |
2x500 |
2x600 |
|
50 Pa ~ 100 Pa |
100 Pa ~ 150 Pa |
150 Pa ~ 200 Pa |
200 Pa ~ 300 Pa |
|
02 |
C |
50 |
100 |
150 |
200 |
250 |
|
|
|
|
|
|
|
|
|
M |
75 |
125 |
175 |
225 |
375 |
|
|
|
|
|
|
|
|
|
L |
80 |
130 |
180 |
250 |
300 |
|
|
|
|
|
|
|
|
|
03 |
C |
|
150 |
200 |
325 |
400 |
500 |
|
|
|
1300 |
|
|
|
|
M |
|
175 |
225 |
350 |
450 |
525 |
|
|
|
1425 |
|
|
|
|
L |
|
185 |
250 |
375 |
475 |
550 |
|
|
|
1550 |
|
|
|
|
04 |
C |
|
|
250 |
425 |
500 |
600 |
775 |
|
|
1650 |
1900 |
|
|
|
M |
|
|
275 |
450 |
550 |
625 |
825 |
|
|
1750 |
2025 |
|
|
|
L |
|
|
300 |
475 |
575 |
650 |
850 |
|
|
1850 |
2150 |
|
|
|
05 |
C |
|
|
|
550 |
600 |
725 |
950 |
1250 |
|
2000 |
2400 |
3000 |
|
|
M |
|
|
|
575 |
650 |
775 |
1000 |
1325 |
|
2200 |
2600 |
3300 |
|
|
L |
|
|
|
600 |
675 |
800 |
1075 |
1400 |
|
2400 |
2750 |
3550 |
|
|
06 |
C |
|
|
|
|
700 |
850 |
1100 |
1400 |
1600 |
2350 |
2700 |
3400 |
4000 |
|
M |
|
|
|
|
750 |
875 |
1175 |
1475 |
1700 |
2450 |
2800 |
3550 |
4250 |
|
L |
|
|
|
|
800 |
900 |
2000 |
1550 |
1800 |
2650 |
3000 |
3750 |
4550 |
|
07 |
C |
|
|
|
|
|
1000 |
1250 |
1600 |
2000 |
2750 |
3250 |
4000 |
4800 |
|
M |
|
|
|
|
|
1050 |
1450 |
1750 |
2200 |
3150 |
3500 |
4500 |
5250 |
|
L |
|
|
|
|
|
1100 |
1550 |
1950 |
2400 |
3350 |
4000 |
4900 |
6000 |
|
“C” aralık verimliliği %75 - %95 , “M” aralık verimliliği %70 - %90 , “L” aralık verimliliği %65 - % 85 arasındadır. |
