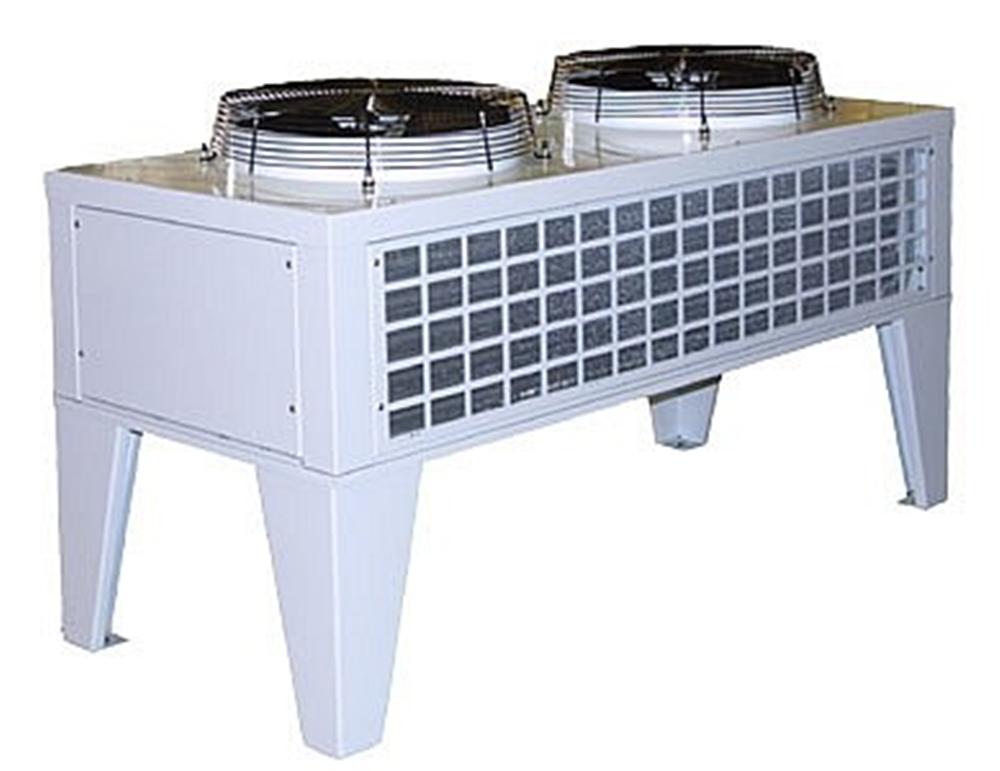

Çevre havasından faydalanılarak kullanımdan ısınmış dönen su veya sıvının soğutulması için kullanılırlar. Bilinen su soğutma kulelerine alternatif olarak geliştirlmişlerdir. Kapalı devre çalışmaları ve su kaybı yaratmamaları en önemli avantajlarıdır. Konfor uygulamalarında olduğu kadar birçok üretim prosesinde de yaygın olarak kullanım yeri bulurlar. Yalnızca sirkülasyon pompası ve hava sirkülasyon fanlarında mekanik enerjiye ihtiyaç duyan kuru soğutucular chiller sistemlerine oranla kıyaslanamayacak kadar ekonomiktirler.
Kuru soğutucularımızda hava akımı sağlanması için EBM marka ve 800 m çapında external rotor-motor fanlar kullanılmaktadır. Fan motorları iki hız kademelidir. Üç faz beslemeli olan motorlar yıldız ve üçgen bağlantılar ile iki farklı hızda çalıştırılabilmektedir. Yukarıda tabloda verilen debi ve kapasiteler 895 rpm olan yüksek hız için düzenlenmiştir.
|
Model |
Kapasite
(1) |
Hava |
Su Tarafı |
Fan
(3) |
Ölçüler – mm
(4) |
Ağırlk
(5) |
Fiyat
(6) |
|
Debisi |
Debi
(1) |
wpd
(2) |
Bağl |
Hacim |
|
KW |
m³/h |
m³/h |
KPa |
mm |
dm³ |
Adet |
Genişlik |
Uzunluk |
Kg |
€/ad |
|
DFC136120 |
30.7 |
18,994 |
5.3 |
10 |
35 |
22 |
1 x 1 |
1250 |
1350 |
135 |
2,100 |
|
DFC136240 |
65.4 |
37,988 |
11.3 |
58 |
50 |
43 |
1 x 2 |
1250 |
2650 |
300 |
4,200 |
|
DFC136360 |
96.0 |
56,981 |
16.7 |
24 |
65 |
64 |
1 x 3 |
1250 |
3750 |
450 |
6,300 |
|
DFC136480 |
130.9 |
75,978 |
22.7 |
52 |
65 |
75 |
1 x 4 |
1250 |
5000 |
600 |
8,400 |
|
DFC136600 |
162.8 |
94,972 |
28.3 |
43 |
80 |
106 |
1 x 5 |
1250 |
6250 |
750 |
10,500 |
|
DFC136720 |
197.8 |
113,965 |
34.3 |
71 |
80 |
127 |
1 x 6 |
1250 |
7500 |
900 |
12,600 |
|
DFC236240 |
131.2 |
75,978 |
22.8 |
58 |
65 |
86 |
2 x 2 |
2400 |
2650 |
600 |
8,450 |
|
DFC236360 |
192.6 |
113,965 |
33.4 |
24 |
80 |
128 |
2 x 3 |
2400 |
3750 |
900 |
13,150 |
|
DFC236480 |
262.5 |
151,952 |
45.5 |
53 |
100 |
170 |
2 x 4 |
2400 |
5000 |
1200 |
16,800 |
|
DFC236600 |
332.6 |
189,943 |
57.7 |
99 |
100 |
212 |
2 x 5 |
2400 |
6250 |
1500 |
21,000 |
|
DFC236720 |
402.9 |
227,930 |
69.9 |
163 |
125 |
254 |
2 x 6 |
2400 |
7500 |
1800 |
25,300 |
|
( 1 ) Kapasite hesapları 30 ºC/22 ºC kt-yt ortam sıcaklık şartları ve 40/35 ºC su sıcaklığı için yapılmıştır ,
( 2 ) WPD Su basınç düşümü değerleri, bağlantı ağızları arasında kalan eşanjör iç basınç düşümünü tanımlar,
( 3 ) Fanlar EBM marka ve 800 mm çapındadır. Her birisi tam yükse 2.0 KW güç ve 4.3 Amper akım çeker.
( 4 ) Ölçü ve kapasitif değerlerdeki değişiklikler ihbarsız yapılmaktadır ,
( 5 ) Ağılıklar ± %10 farklılık gösterebilir.
( 6 ) İskonto oranları ve teslim süreleri için Firmamız teknik ofisi ve satış kadrosundan bilgi alınabilir… |

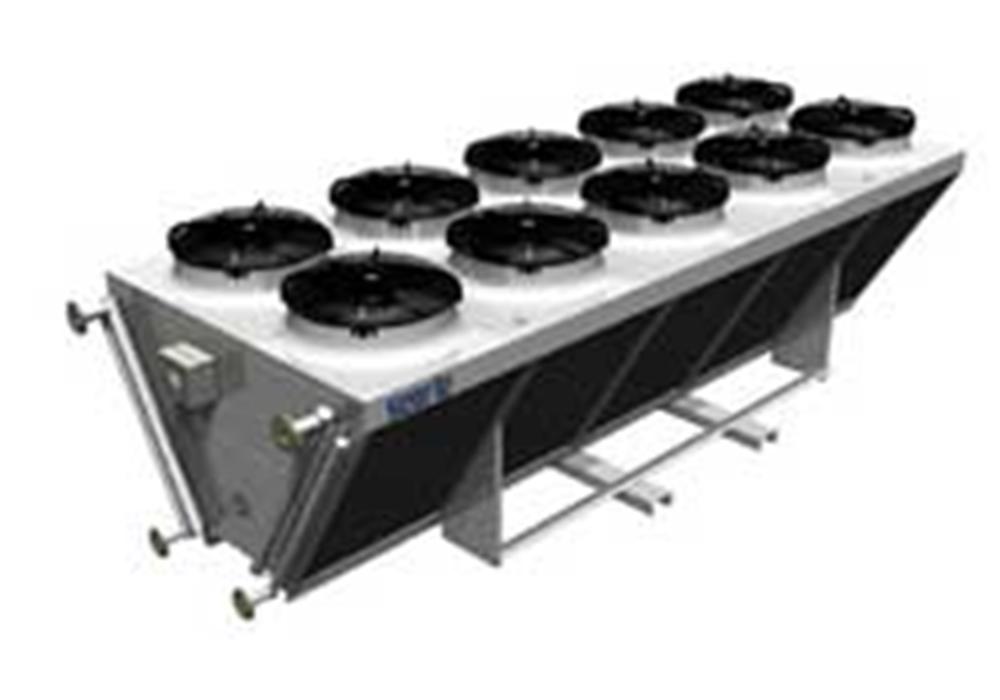

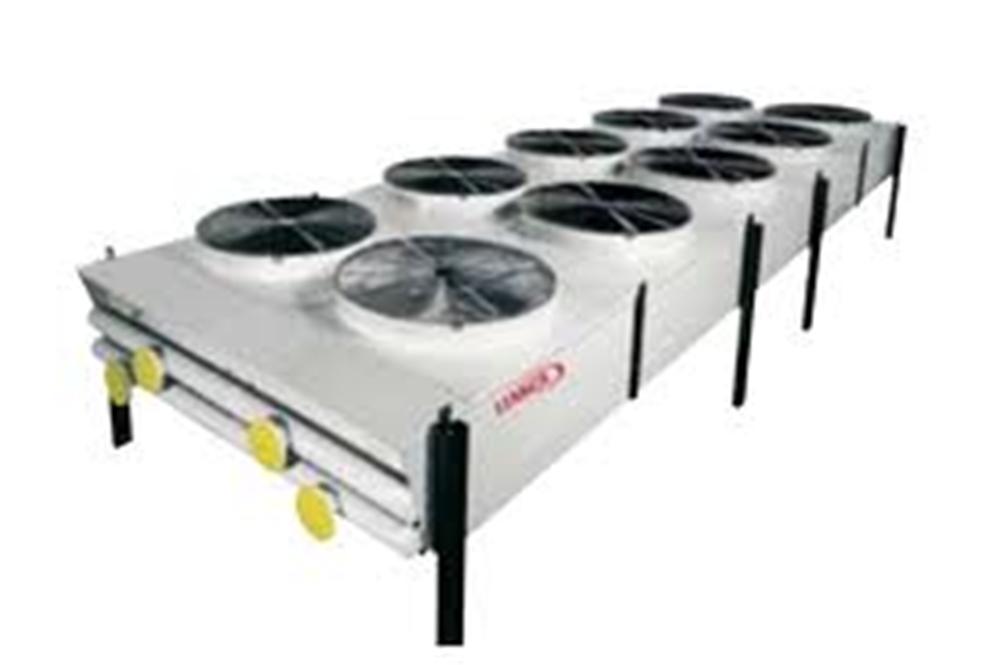

Kuru soğutucular, kapasite ve boyutlarına uygun uygun kalınlıklarda galvanize saclar ile üretilir. Atmosferik şartlara dayanabilmeleri için polyester esaslı epoksi boylara ile RAL renklerine boyanırlar. Fanların eşanjör üzerinde kendilerine ait bölgeleri separasyon sacları ile ayrılmıştır. Bu sayede her fanın eşanjör üzerinde maksimum performans ile çalışması sağlanırken, fan havalarının birbirine karışarak oluşabilecek türbülans ve kayıplar önlenmiştir.

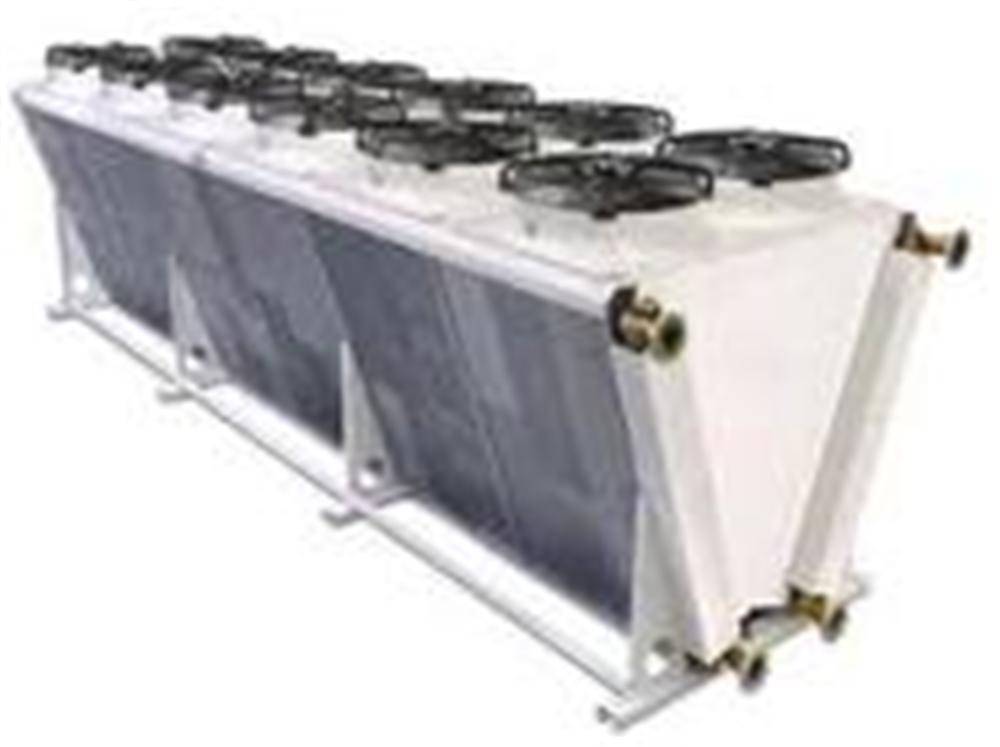

Standart ürünlerimiz dışında iki eşanjörlü "V" ve "H" yerleşimli modellerimiz için Firmamız teknik servisinden bilgi alınabilir. Bu modeller özellikle yüksek kapasitelerde karşılaşılan yüksek su devresi basınç kayıplarının önlenmesi için üretilir. Küçük kapasiteler için uygun değildirler.
